기본 라우터 설정

예제
작성자
tnadmin
작성일
2018-10-31 16:06
조회
29

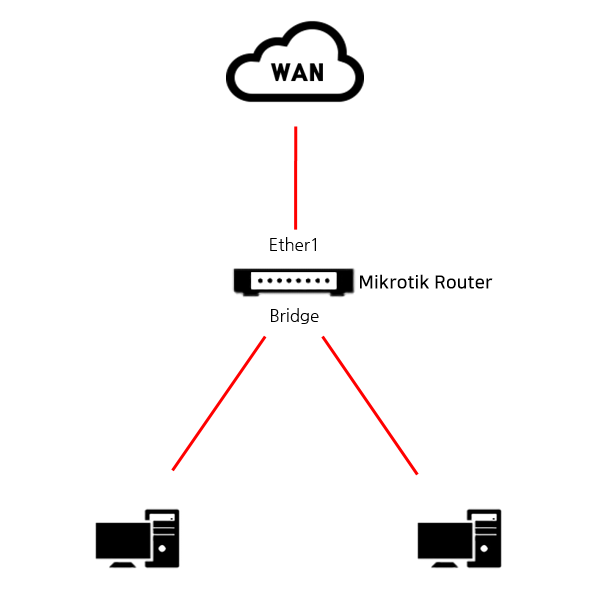

Mikrotik Router장비설치 후 접속부터 일반 라우터사용시 설정하는 방법입니다.
- WAN Static IP설정
- Local Bridge생성 후 DHCP-Server 설정
- Masquerade 설정
- Static Routing 설정



설정방법


Mikrotik장비 GUI 접속 프로그램인 Winbox를 다운받습니다.
->Winbox 다운로드(다운로드가 잘 안될 시 Chrome을 사용하여 시도해보시기 바랍니다.)

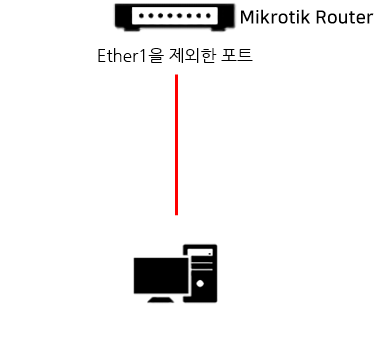

Mikrotik장비와 1:1로 연결을 합니다. 이때 초기 설정이 WAN포트에대해서 Winbox접속이 차단되어 있으니 Ehter1을 제외한 포트에 연결을 권장합니다.


1:1로 연결된 PC(또는 노트북)에서 Winbox를 실행하고 Neighbors탭을 눌러 연결된 장비를 확인합니다.
* 연결된 장비가 3분이상 보이지 않을경우 라우터 전원을 확인하시고 라우터에 연결된 포트도 확인해 보시기 바랍니다.


MAC Address를 누르면 Connect To에 MAC주소가, IP Address부분을 누르면 Connect To에 IP주소가 자동으로 입력됩니다. MAC주소를 통해 접속을 시도합니다.(설정 완료 후 IP접속 권장)
접속이 되면 다음과 같은 화면이 뜹니다.
처음 사용시 ID:admin PW:[공백, 입력하지 않습니다.]

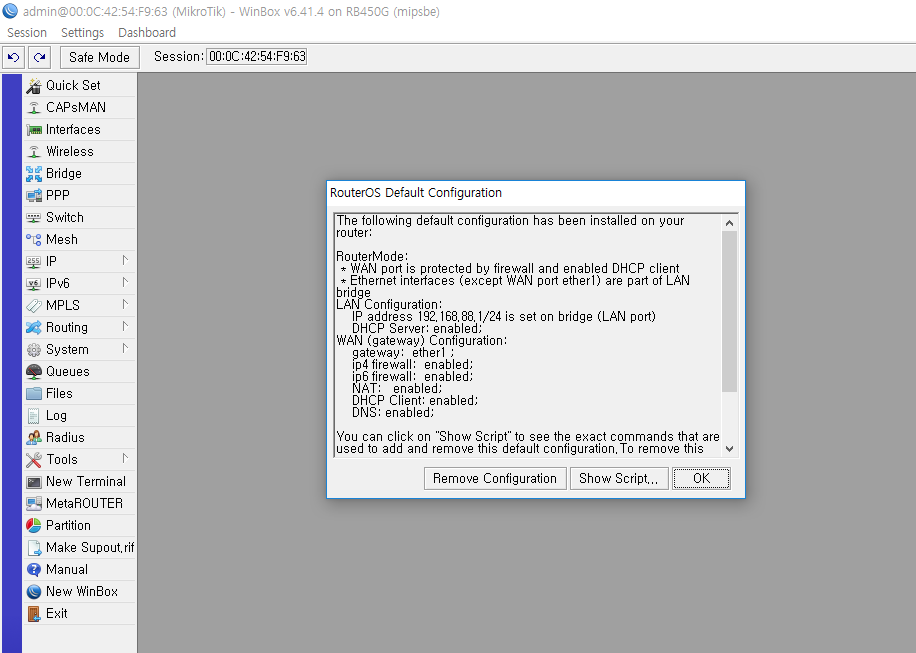

기본설정에 대해 나와있는 창입니다. 기본값을 사용하고자 하실땐 'OK'를, 직접 설정하고자 하실경우엔 'Remove Configuration'을 누릅니다.
[해당 설정 예시에서는 'Remove Configuration'을 눌러 직접 설정하는 방법을 나타내고 있습니다.]
(일반적인 기본설정은 WAN IP를 ether1에서 dhcp-client로 받고 나머지 포트에 192.168.88.1/24대역을 dhcp-server로 할당해주는 설정입니다.)
* 'Remove Configuration'을 누를경우 접속이 잠시 끊킬 수 있습니다.

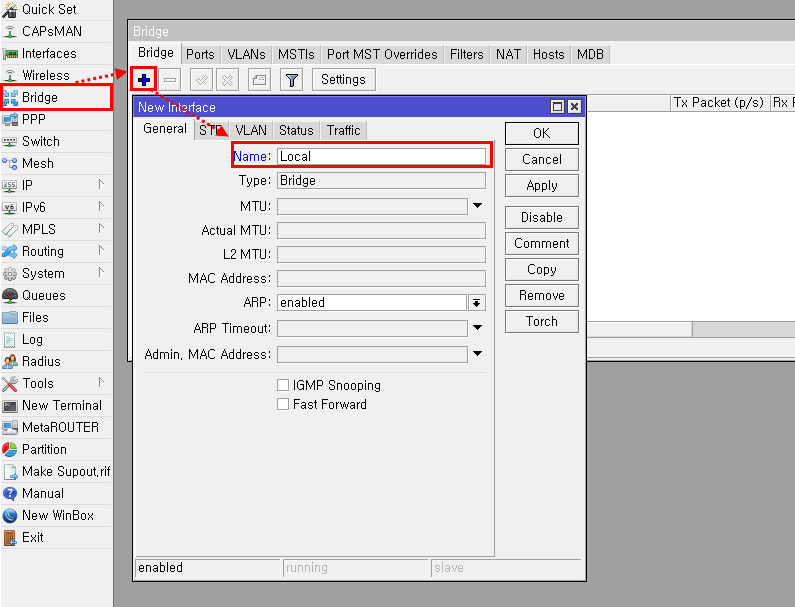

Local Bridge 설정입니다. 사설 대역으로 사용할 Bridge를 생성합니다.
좌측 탭 Bridge 메뉴를 통해서 설정할 수 있습니다.

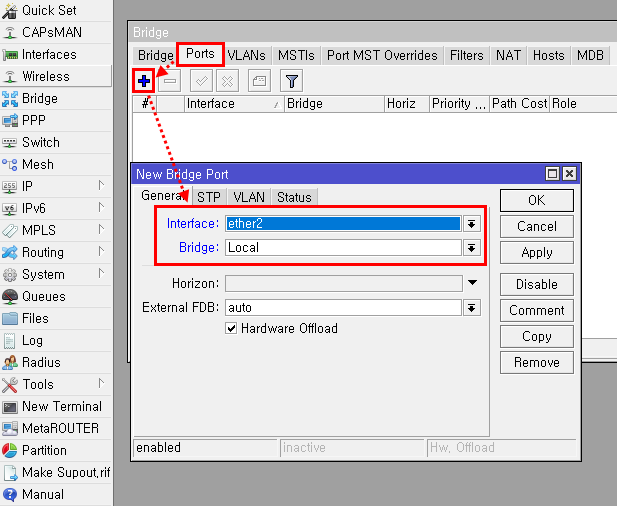

Bridge 생성후 Bridge에 Local로 사용할 포트를 추가합니다. (Local로 사용할 포트를 전부 추가합니다.)

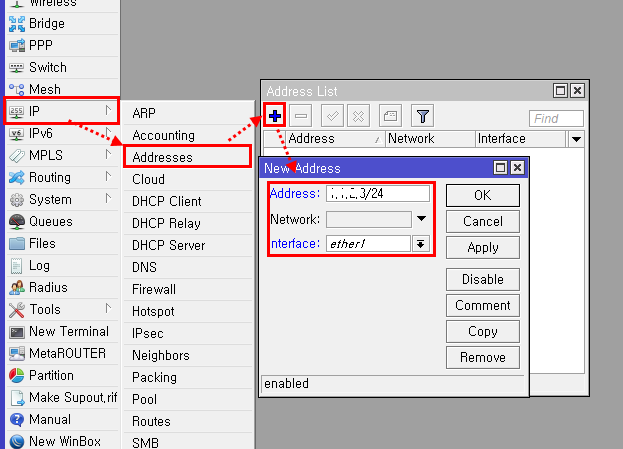

IP설정입니다. WAN IP와 Local IP를 할당합니다.
좌측 탭 IP > Addresses 메뉴를 통해서 설정할 수 있습니다.

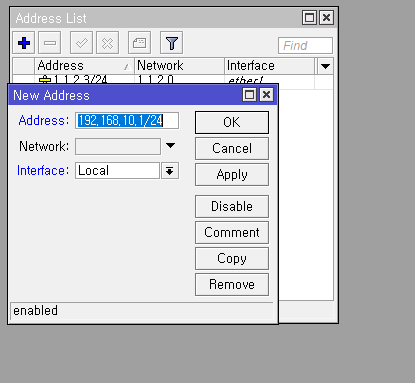

IP입력시 Prefix도 같이 입력해주시기 바랍니다.(192.168.10.1/24)

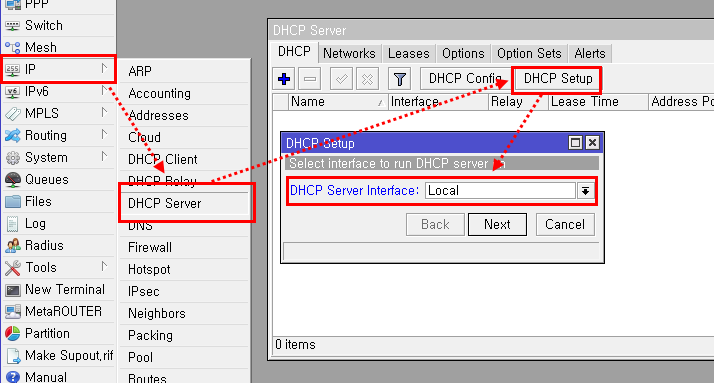

Local DHCP-Server 설정입니다. DHCP를 사용하지 않으시길 원하시는경우 넘어가시면 됩니다.
좌측 탭 IP > DHCP-Server 에서 설정할 수 있습니다.
기본적으로 IP설정된것에 기반하여 정보가 입력됩니다. 수정하실게 없으신경우 Interface만 유의하시고 Next를 계속 눌러 설정을 완료할 수 있습니다.

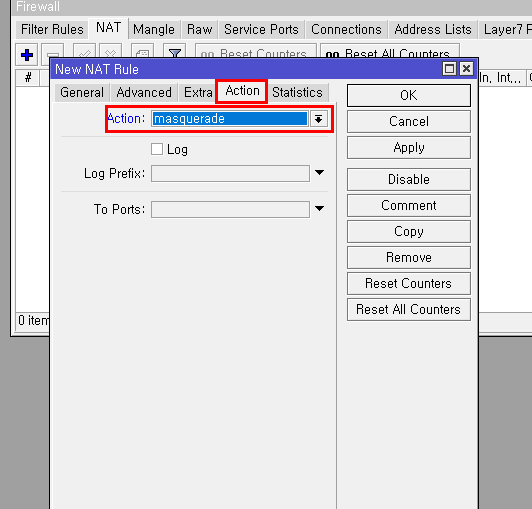

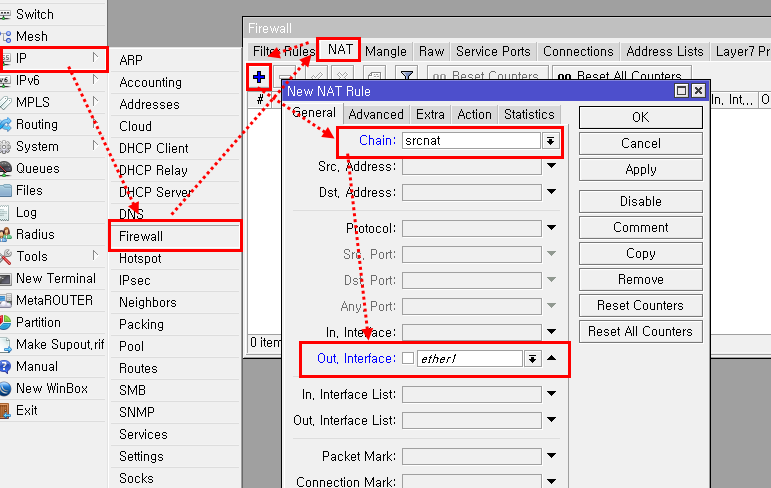

Masquerade 설정입니다. NAT상황시 통신을 위한 Masquerade입니다.
좌측 탭 IP > Firewall 에서 설정할 수 잇습니다.
설정값: chain: srcnat out-interface:[WAN 인터페이스] action=masquerade

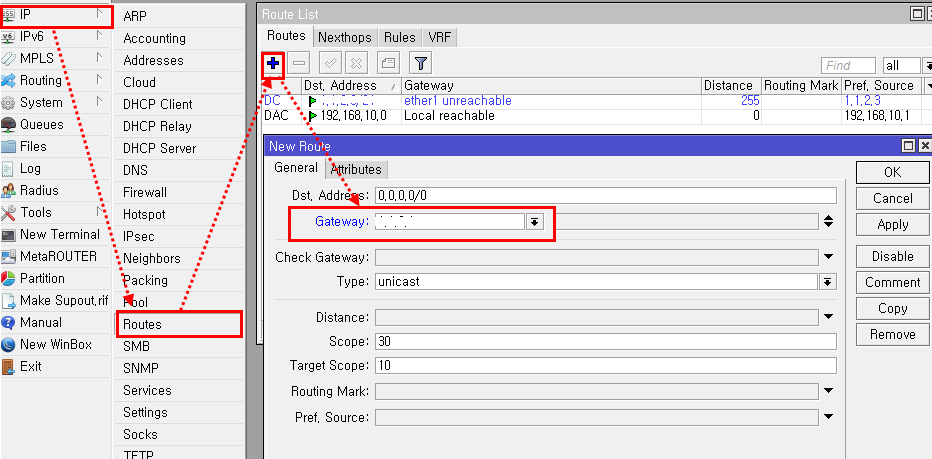

Static Routing 설정입니다.
좌측 탭 IP > Routes에서 설정할 수 있습니다.
Gateway에 공인IP의 게이트웨이를 입력해주세요.


설정 후 WAN 링크를 연결하시면 기본적인 설정이 완료되어 인터넷이 사용가능합니다.
